 影像仪也叫二次元影像测量仪、2.5次元影像测量仪或三次元影像测量仪，是传统投影仪的替代品。它是利用表面光或轮廓光照明后，经变焦距物镜通过摄像头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X\Y方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。

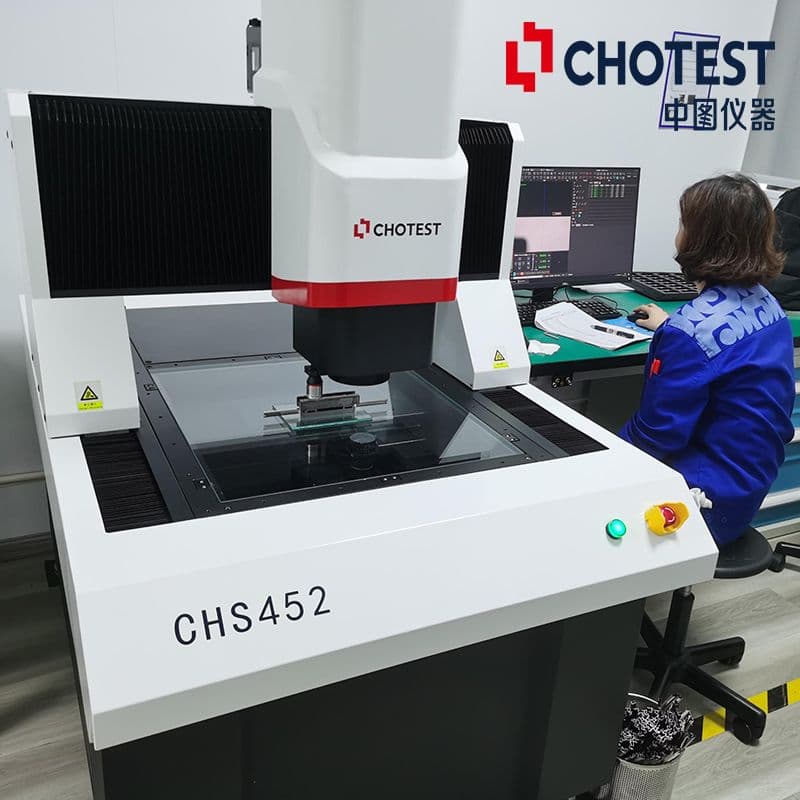

CHS452光学二次元影像测量仪是建立在ccd数字图像的基础上，依托计算机屏幕测量技术和强大的空间几何运算软件能力。计算机安装专用的控制和图形测量软件后，就成为具有软件灵魂的测量大脑，是整个设备的主体。可以快速读取光学尺的位移值，通过基于空间几何的软件模块操作，瞬间得到想要的结果；并在屏幕上生成图形，供操作者比较图像和阴影，从而能够直观地区分测量结果可能出现的偏差。

测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、*近点等。
2.CHS452光学二次元影像测量仪可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。


配件丰富，多种复合测量
1.支持触发测头和光学测头，进行高度、平面度测量，实现3D空间测量；
2.支持卡尺、高度计等外部输入，数据集中化管理；
3.支持标签打印机。
拍摄灵活、计算精准
1.高分辨率镜头和大视野镜头组合测量，兼顾测量效率和精度；
2.支持表面光、透射光、同轴光分段编程控制；
3.自动识别测量部位，每次都能获得统一稳定的测量结果。
自动测量，批量更快
1.程序匹配工件坐标系，自动执行测量流程；
2.支持CAD图纸和Gerber图纸导入，坐标系匹配测量；
3、CNC固定坐标系模式下，CHS452光学二次元影像测量仪可快速精确地进行批量测量；
