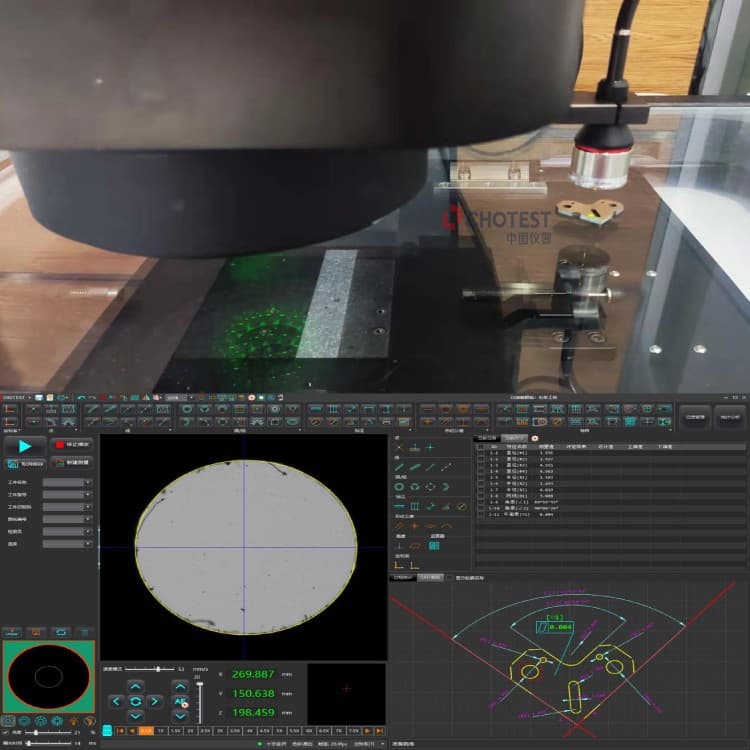

软件测量功能
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。
2.Novator影像测量仪,三次元全自动影像测量仪可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。
性能特点
1、支持定制Excel报告、TCP、Q-DAS等多种数据传输方式，在客户端有多家成功应用案例。
2、软件可外接卡尺、高度计等常规检测工具，产品一次测量可实现多种测量方式数据输入容易个报告模板中。
3、在其他国产设备多数购买软件的背景下，中图仪器自主研发的软件能满足客户需求。
4、激光补偿方式精度稳定。
5、自主设计的影像仪校准片，自动测量实现镜头所有参数的校准与校验。
6、软件界面中加载、搜索，无需访问路径下打开，程序管理方便。
7、常用工具菜单的人性化定制，如可自动添加、选择常用的命令等。

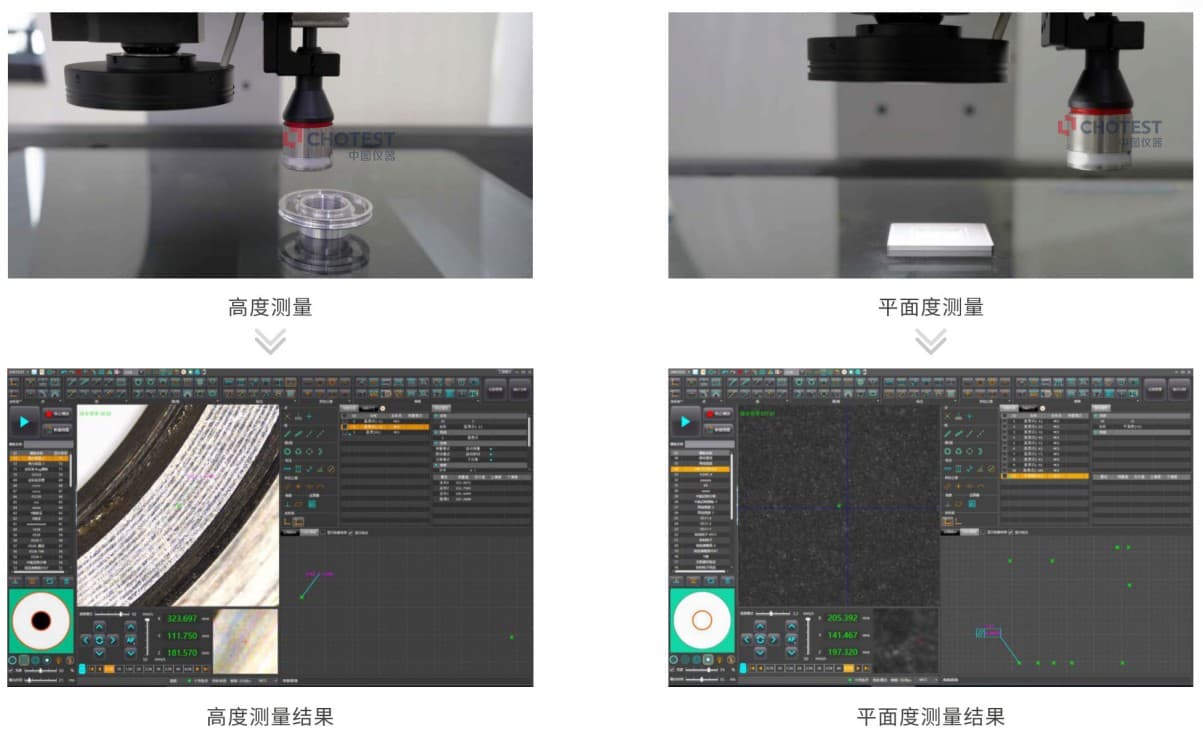

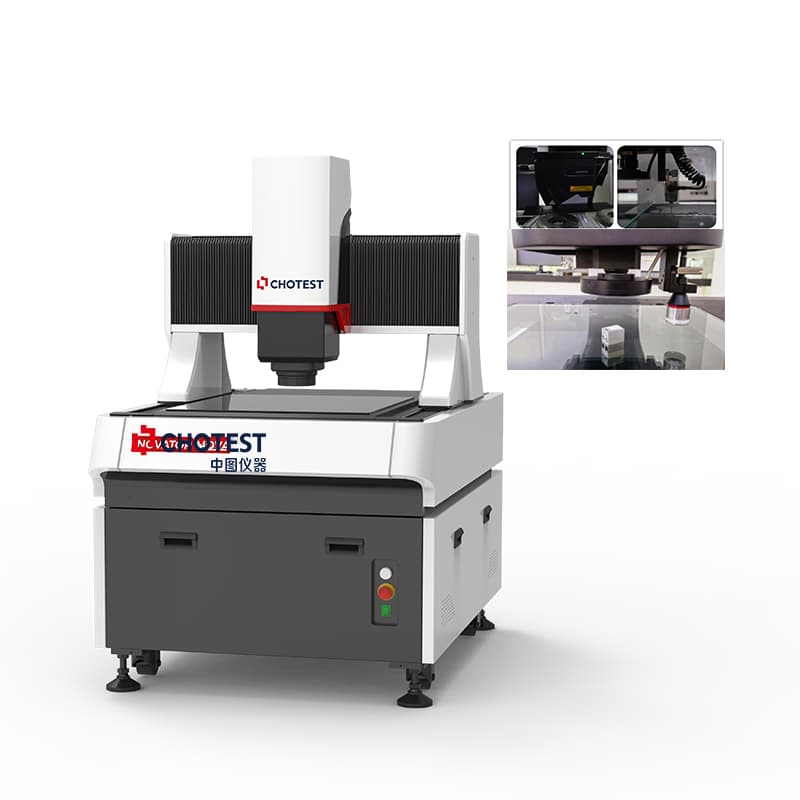

Novator系列影像测量仪,三次元全自动影像测量仪将传统影像测量与激光测量扫描技术相结合，实现2.5D和3D复合测量。还支持频闪照明和飞拍功能，可进行高速测量，大幅提升测量效率；具有可独立升降和可更换RGB光源，可适应更多复杂工件表面。可实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差、3D空间形貌与尺寸结构等精密测量。
